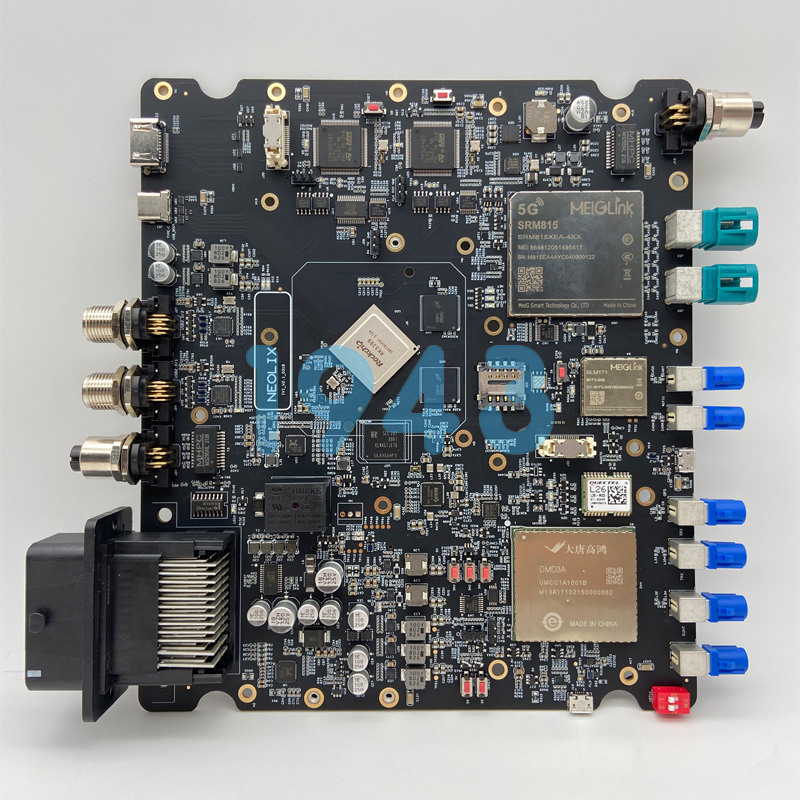

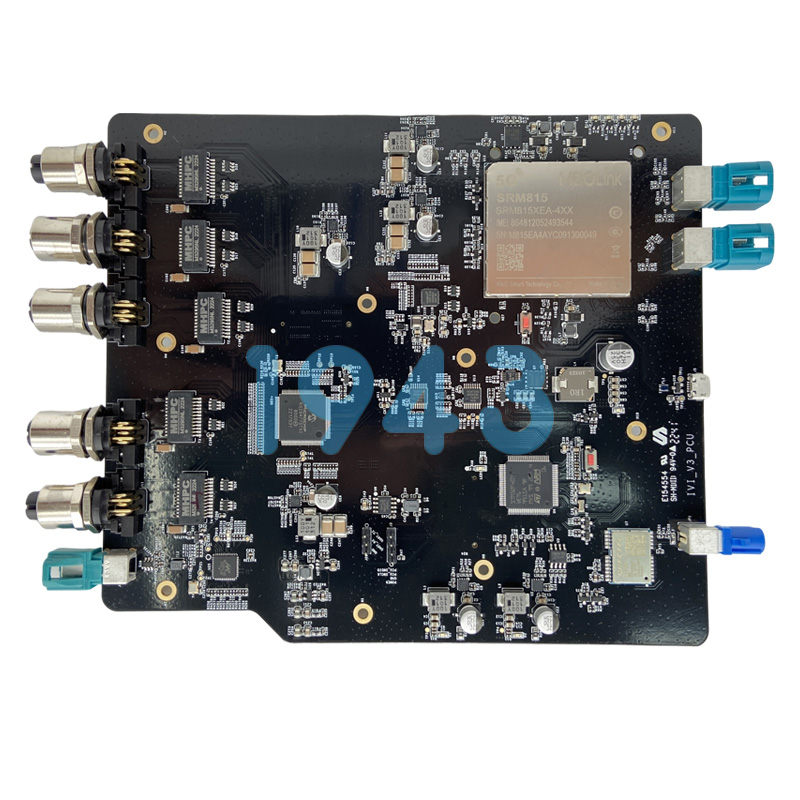

隨著5G通信技術向高頻、高速、小型化方向迭代，5G天線板對PCBA的層數、密度及信號傳輸穩定性提出了更高要求。48層混壓PCBA作為5G天線板的核心載體，憑借其高密度布線、低信號損耗的優勢成為主流選擇，但在SMT貼片加工的回流焊環節，“分層”問題卻成為行業普遍痛點——一旦出現分層，不僅會導致天線信號衰減、功能失效，更會直接造成批量不良，增加生產成本。

作為專注高難度SMT貼片加工的企業，1943科技針對5G天線板48層混壓PCBA的分層問題，深度剖析技術誘因，研發出回流載具溫度補償方案，從根源解決溫度不均導致的分層隱患，為5G產品量產提供可靠保障。

一、5G天線板48層混壓PCBA分層的核心誘因：溫度失衡是關鍵

48層混壓PCBA的分層，本質是多層基材、銅箔、膠黏劑在回流焊高溫環境下，因“熱應力不匹配”引發的結構剝離。其核心誘因集中在以下3點：

1. 多層結構的熱特性差異48層混壓PCBA由不同類型的基材（如高頻高速基材、普通FR-4）、不同厚度的銅箔（信號層與電源層銅厚差異可達2-3倍）及膠黏劑交替疊加而成，各類材料的熱膨脹系數（CTE） 差異顯著。回流焊時，若溫度分布不均，不同層材料的熱脹冷縮幅度不同，會在層間產生巨大內應力，最終導致分層。

2. 傳統回流載具的控溫短板傳統回流載具多采用單一材質（如普通鋁合金、陶瓷），導熱性與熱穩定性難以適配48層混壓PCBA的復雜需求：

   • 載具局部導熱過快，導致PCBA對應區域溫度驟升，基材與銅箔界面膠黏劑提前固化或碳化；
   • 載具局部導熱滯后，導致PCBA低溫區域膠黏劑未充分熔融，層間結合力不足；兩種情況均會直接引發分層，且48層結構的“熱量傳導路徑長”特性，會進一步放大溫度不均的影響。

3. 5G天線板的高頻設計要求5G天線板需滿足毫米波等高頻信號傳輸，48層混壓PCBA的層間介質厚度極薄（部分區域僅20-30μm），層間附著力本就低于普通PCBA。回流焊時若溫度波動超過±3℃，薄介質層極易因熱應力斷裂，形成分層隱患。

二、1943科技回流載具溫度補償方案：從“被動控溫”到“主動適配”

針對48層混壓PCBA的分層痛點，1943科技結合10余年SMT貼片加工經驗，以“精準匹配PCBA熱特性”為核心，打造回流載具溫度補償方案，通過“材質定制+分區調控+實時監測”三重技術手段，實現回流焊全流程溫度均衡。

1.方案設計核心：以PCBA熱仿真為基礎

在方案落地前，1943科技會先對5G天線板48層混壓PCBA進行全維度熱仿真分析：

• 基于PCBA的層數分布、銅箔密度、基材類型，模擬回流焊各溫區（預熱、恒溫、回流、冷卻）的熱量傳導路徑；
• 標記“高溫敏感區”（如電源層密集區域）與“低溫風險區”（如高頻信號薄介質層區域），確定各區域的溫度補償需求；
• 以仿真數據為依據，定制載具的材質分布與結構設計，確保補償方案精準適配PCBA的熱特性。

2.三大關鍵技術：破解溫度不均難題

（1）載具材質：復合導熱材料定制

摒棄傳統單一材質載具，采用“高導熱合金+低熱膨脹系數陶瓷+隔熱涂層”的復合結構：

• 針對PCBA“高溫敏感區”，載具對應區域采用低導熱陶瓷基材，搭配隔熱涂層，減緩熱量傳導速度，避免局部超溫；
• 針對PCBA“低溫風險區”，載具對應區域嵌入高導熱合金模塊（導熱系數達200W/(m?K)以上），加速熱量傳遞，確保溫度達標；
• 載具整體框架采用低熱膨脹系數材質（CTE≤8×10??/℃），避免載具自身熱變形影響PCBA溫度分布。

（2）分區溫度調控：多模塊獨立補償

根據熱仿真結果，將回流載具劃分為3-5個獨立溫度補償模塊，每個模塊配備專屬的“加熱/隔熱單元”：

• 預熱區：通過加熱單元對“低溫風險區”進行預升溫，縮小PCBA整體溫差；
• 回流區：實時調整各模塊的加熱功率，確保PCBA各區域溫度穩定在“膠黏劑最佳熔融區間”（通常為220-240℃，波動≤±2℃）；
• 冷卻區：通過隔熱單元減緩“高溫敏感區”的降溫速度，避免因溫差過大產生內應力。

（3）實時溫度監測：閉環反饋保障精度

在載具與PCBA接觸的關鍵位置，嵌入微型溫度傳感器（精度±0.5℃），實時采集PCBA表面溫度數據：

• 數據同步傳輸至回流焊設備控制系統，若某區域溫度偏離預設范圍，系統會立即調整對應補償模塊的參數；
• 批量生產時自動記錄每片PCBA的溫度曲線，形成可追溯的質量數據，便于后續優化。

3.方案實施流程：從試產到量產的全周期保障

1. 前期溝通：深入了解客戶5G天線板48層混壓PCBA的設計參數（層數、基材、銅厚、關鍵器件位置）；
2. 熱仿真與方案設計：輸出熱仿真報告與載具定制方案，與客戶確認技術細節；
3. 載具制作與試產：制作原型載具，進行小批量試產，驗證溫度補償效果，優化方案參數；
4. 批量導入與監控：正式導入量產，通過實時溫度監測系統保障穩定性，定期輸出質量報告；
5. 持續優化：根據客戶后續產品迭代需求，更新熱仿真數據與載具設計，確保方案適配性。

三、方案核心優勢：適配5G生產，提升PCBA可靠性與性價比

1943科技的回流載具溫度補償方案，不僅解決了5G天線板48層混壓PCBA的分層難題，更從“性能、成本、效率”三維度為客戶創造價值：

• 分層率顯著降低：通過精準溫度補償，48層混壓PCBA的分層不良率可控制在0.1%以下，遠低于行業平均水平（通常為1%-3%）；
• 高頻性能穩定：溫度波動控制在±2℃內，避免因分層導致的信號衰減，保障5G天線板的毫米波傳輸性能；
• 生產成本優化：減少不良品返工/報廢成本，同時載具可重復使用（使用壽命達5000次以上），降低長期投入；
• 快速適配量產：熱仿真與方案設計周期可縮短至7-10天，滿足客戶5G產品快速迭代的量產需求。

四、1943科技：專注5G高難度PCBA貼片加工，為您定制解決方案

作為深圳SMT貼片加工領域的企業，1943科技始終聚焦5G、新能源、工業控制等高端領域的PCBA加工需求，針對48層及以上混壓PCBA、高頻高速PCBA等高難度產品，已形成從“設計協同→熱仿真分析→工藝定制→量產保障”的全鏈條服務能力。

如果您正面臨5G天線板48層混壓PCBA的分層困擾，或需要定制回流焊工藝方案，歡迎通過1943科技官網咨詢入口與我們聯系——我們將安排專業技術團隊，為您提供一對一的解決方案，助力您的5G產品高效量產！
