一、無人機行業對SMT貼片加工的核心需求

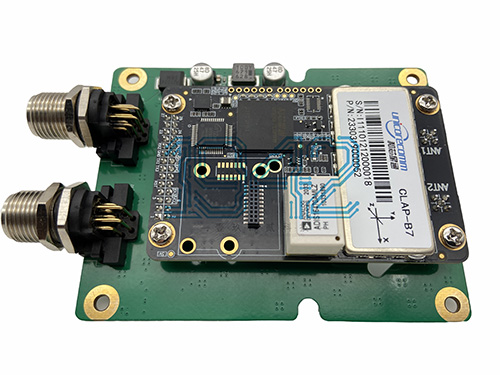

無人機(UAV)作為精密智能飛行平臺,其內部PCBA模塊對制造工藝的要求遠高于普通工業控制板。飛控系統、圖傳模塊、電源管理單元、傳感器融合板等核心組件,均需要高可靠性的SMT貼片加工支撐。
1943科技深耕無人機領域PCBA制造多年,針對該行業的特殊需求,建立了完整的工藝適配體系:
1.1 高密度布局與微型化器件貼裝
現代無人機追求輕量化與緊湊結構,PCB板面積受限但功能集成度極高。0402/0201封裝阻容件、BGA芯片、QFN封裝MCU等微型器件的精準貼裝,對SMT設備的精度與穩定性提出嚴苛要求。我們采用高精度貼片設備,配合專用鋼網開孔設計與錫膏印刷工藝,確保細間距器件的焊接一致性。
1.2 抗振動與高可靠性焊接
無人機在飛行過程中持續承受振動與加速度沖擊,焊點失效將直接導致飛行事故。1943科技在回流焊溫度曲線設定、焊膏選型、PCB表面處理(沉金/OSP)等環節執行航電級標準,通過X-Ray檢測、AOI全檢、ICT測試等多重驗證,保障焊點在復雜工況下的機械強度與電氣穩定性。
1.3 多品種、小批量快速響應
無人機研發階段通常涉及頻繁的設計迭代,需要SMT貼片加工廠具備快速打樣與柔性生產能力。我們支持從單件打樣到中小批量的一站式服務,BOM齊套確認后48小時內啟動生產,大幅縮短客戶的產品驗證周期。

二、無人機PCBA關鍵模塊的加工要點
2.1 飛控主板(Flight Controller)
飛控主板是無人機的"大腦",集成IMU慣性測量單元、氣壓計、磁力計、GPS模塊及主控芯片。該板對以下工藝環節尤為敏感:
- BGA芯片貼裝與回流:主控處理器多采用BGA封裝,焊球共面性與回流溫度均勻性直接影響信號完整性。我們配備底部加熱回流爐,結合氮氣保護工藝(已優化為惰性氣體保護方案),有效控制空洞率。
- 傳感器校準接口保護:部分傳感器在焊接后需進行校準,我們在貼片流程中預留校準窗口,避免后續操作對周邊器件造成熱損傷。
2.2 電調模塊(ESC)
電子調速器負責驅動無刷電機,工作電流大、發熱顯著。其PCBA加工需關注:
- 大電流路徑的銅厚與散熱:采用2oz及以上銅厚設計,配合厚銅板SMT工藝,確保功率器件(MOSFET)的散熱焊盤焊接飽滿。
- 高功率器件的回流溫控:MOSFET等器件對溫度敏感,我們定制階梯式回流曲線,避免熱應力導致器件參數漂移。
2.3 圖傳與通信模塊
5.8GHz圖傳、4G/5G通信模塊涉及射頻電路,對阻抗控制與EMC性能要求嚴格:
- 高頻板材加工經驗:支持Rogers、Taconic等高頻板材的SMT貼裝,嚴格控制介電常數一致性。
- 屏蔽罩精準焊接:射頻模塊通常需加裝金屬屏蔽罩,我們采用自動化屏蔽罩貼裝設備,確保接地腳與PCB焊盤的可靠連接。
三、1943科技無人機SMT貼片加工服務優勢
3.1 全流程質量管控體系
從來料檢驗(IQC)到最終出貨檢驗(OQC),我們執行IPC-A-610 Class 2/Class 3標準:
|
工序環節 |
關鍵控制點 |
檢測設備 |
|---|---|---|
|
錫膏印刷 |
厚度、體積、偏移量 |
SPI錫膏檢測儀 |
|
高速貼片 |
坐標精度、角度偏差 |
AOI自動光學檢測 |
|
回流焊接 |
峰值溫度、液相時間 |
爐溫實時監控系統 |
|
功能驗證 |
上電測試、信號完整性 |
ICT/FCT測試平臺 |
3.2 無人機行業專屬工藝庫
基于長期服務無人機客戶的經驗積累,我們建立了行業專屬工藝參數庫:
- 輕量板材適配:針對碳纖維復合結構無人機常用的超薄PCB(0.4mm-0.6mm),優化支撐治具與貼片壓力參數,防止板彎板翹。
- 寬溫器件識別:戶外作業無人機需滿足-40℃~85℃工作溫度,我們在BOM審核階段即標注寬溫等級器件,避免誤用商業級物料。
- 防水涂層工藝:提供三防漆(Conformal Coating)選擇性涂覆服務,增強飛控板在潮濕環境下的絕緣性能。
3.3 供應鏈協同與BOM優化建議
無人機BOM常涉及進口芯片交期長、替代料難尋的痛點。1943科技的工程團隊可在打樣階段提供:
- 可制造性分析(DFM),提前識別布局瓶頸
- 替代物料推薦(經客戶確認后執行)
- 元器件預采購與庫存管理服務

四、無人機SMT貼片加工常見問答(FAQ)
Q1:無人機飛控板上的BGA芯片,你們如何保證焊接可靠性?
A:我們采用X-Ray無損檢測結合邊界掃描測試(JTAG)的雙重驗證機制。回流工序使用底部預熱+頂部熱風對流的分區控溫方式,確保BGA焊球充分熔融且PCB不變形。對于關鍵航電BGA,可提供100% X-Ray檢測報告。
Q2:無人機PCBA打樣,最快多久可以交付?
A:在BOM與Gerber文件確認無誤、物料齊套的前提下,標準打樣周期為3-5個工作日。若涉及特殊工藝(如高頻板、厚銅板),周期延長至5-10個工作日。緊急項目可啟動快速通道,優先排產。
Q3:無人機在戶外高濕環境使用,PCBA需要做哪些防護處理?
A:除常規三防漆涂覆外,我們建議對連接器、按鍵等開放區域進行局部點膠密封。對于長期暴露于鹽霧環境的工業巡檢無人機,可升級為納米涂層(Nano Coating)工藝,在不影響散熱的前提下實現IP67級防護。
Q4:你們是否支持無人機PCBA的返修與改制服務?
A:支持。無人機研發階段常需更換傳感器型號或升級固件接口,我們配備BGA返修臺、精密熱風槍及顯微鏡操作系統,可執行0201級器件更換、BGA植球重焊、FPC軟板補焊等高難度返修作業,并提供返修過程記錄與可靠性評估。
五、結語
無人機產業正從消費級向工業級、軍用級縱深發展,對核心電子組件的制造品質要求持續升級。1943科技以航電級SMT貼片加工能力為基礎,結合無人機行業的特殊場景需求,為客戶提供從PCBA打樣到批量制造的全流程服務。
如需獲取無人機SMT貼片加工詳細工藝能力表或報價,歡迎通過官網在線咨詢或業務熱線聯系我們。1943科技,專注高可靠性PCBA制造,助力您的飛行平臺穩定升空。
